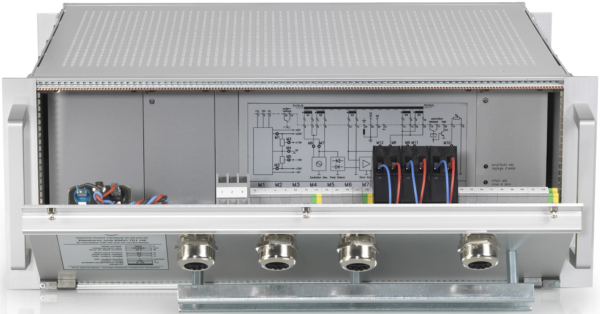

EMVI 7xx Das EMVI 7xx ist ein Strommesssystem nach dem Null-Fluss-Prinzip. Das Magnetfeld, das durch dieden Primärstrom Ip erzeugt wird, wird durch ein entgegengesetztes Feld des Sekundärstroms Is kompensiert. Ein elektronischerer Schaltkreis erkennt das Restfeld und minimiert es durch Einstellung des Sekundärstroms Is. Der Sekundärstrom ist also ein exaktes Abbild des Primärstroms. Um die Sekundärspannung Us zu erhalten, misst ein Differenzverstärker die Spannung über einem hochpräzisen, langzeitstabilen Shunt, der sich im sekundären Regelkreis befindet.Die Steuereinheit besteht aus einem magnetischen Modulator und einem Demodulatorkreis, einem Leistungsverstärker und einer Ausgangsstufe. Die Kerne N1, N2 und N3 werden zur Erkennung der jeweiligen Magnetfeldbedingungen genutzt. Die direkte Komponente wird durch Demodulation des Erregerstroms der Kerne N1 und N2 erzeugt. Kern N3 erkennt die Wechselkomponente vom verbleibenden Magnetrestfeld. Beide Signale werden in den Leistungsverstärker geleitet, der den Sekundärstrom Is generiert.Der Arbeitspunkt des Messgerätes wird durch die Monitoreinheit eingestellt. Wenn der Primärstrom außerhalb des Bereichs liegt und eine Kernsättigung eintritt, wird der Betriebspunkt automatisch wiederhergestellt, sobald der Strom in den messbaren Bereich zurückkehrt.
