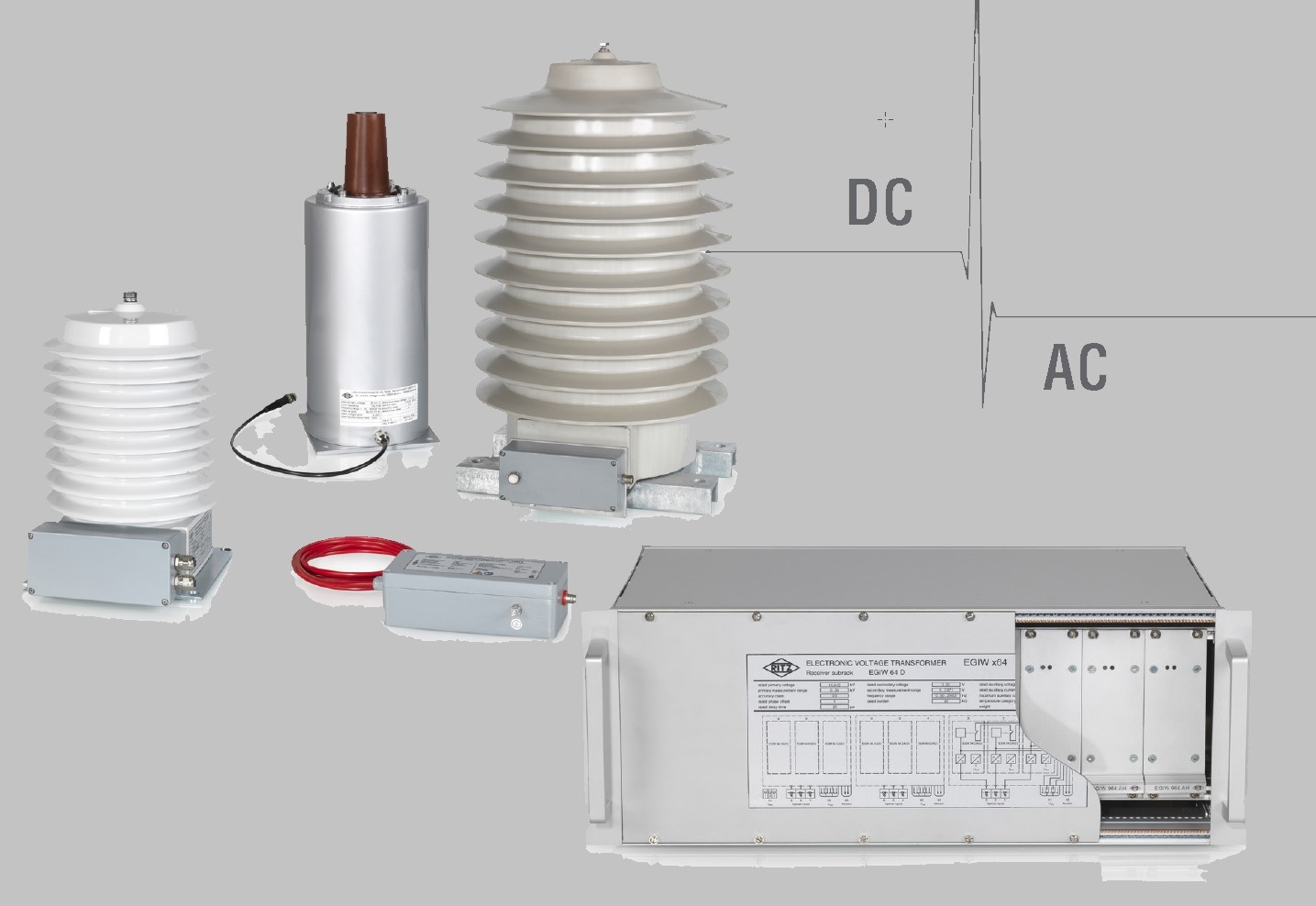

Das EGIW x85-System besteht aus einem passiven Low-Power-
Spannungswandler (passiver LPVT) und einen Trennverstärker. Der Spannungsteiler im Inneren des passiven LPVTs wandelt die Primärspannung Up in Niederspannung um, die
innerhalb der Elektronik digitalisiert wird. Nach der galvanischen Trennung
wird das digitale Signal zurück in das analoge Signal
Sekundärspannung Us umgewandelt. Eine Hilfsstromversorgung Ua ist für den Betrieb der Elektronik erforderlich.
Der Trennverstärker bietet eine Trennung sowohl zwischen
Primär- und Sekundärspannung als auch zwischen der Hilfsstromversorgung und allen anderen Anschlüssen, wodurch die Leistung des passiven LPVT verstärkt wird.
Entspricht der Norm: IEC 60044-7
