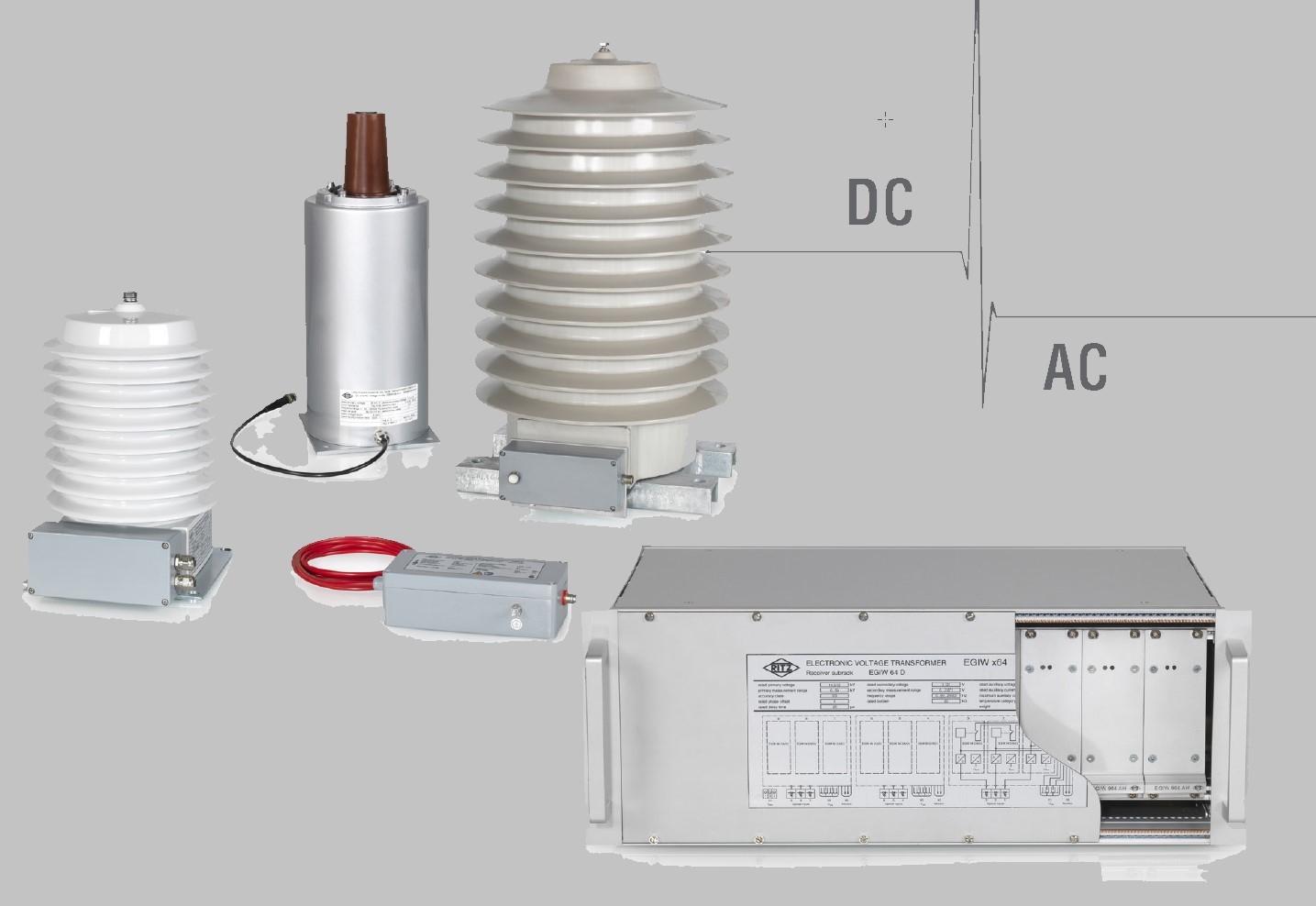

Das EGIW x64-System besteht aus bis zu neun Spannungs-Sensoren mit Sende- und Empfangselektronik. Der Spannungssensor wandelt die Primärspannung Up in
eine niedrige Spannung um, die in der Elektronik digitalisiert und über einen optischen Übertragungs-Pfad zum Empfänger übertragen wird.
Auf der sekundären Seite werden die empfangenen optischen Daten in eine analoge Spannung entsprechend der Hochspannung auf der Primärseite geteilt durch das Übertragungsverhältnis(Bemessungsverhältnis) umgewandelt. Aufgrund der optischen Übertragung wird zwischen der Primär- und Sekundärseite eine hohe galvanische Trennung erreicht, was das System hochresistent gegen starke elektromagnetische Einflüsse Störung und Störung macht. Eine zusätzliche Stromversorgung ist erforderlich (Ua) für die Sende- und Empfängerelektronik. Das System beinhaltet eine Überwachungsfunktion, der Stromversorgung, Übertragungsfehler Fehlmessung. Diese Fehler werden durch den Relay-Status und LED‘s angezeigt.
Entspricht der Norm: IEC 61869-6 / IEC 60044-7
